煤質(zhì)增碳劑成份指標(biāo)

1增碳劑粒度的影響

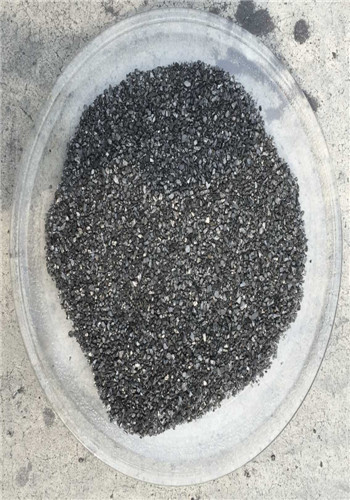

使用增碳劑的增碳過(guò)程包括溶解擴(kuò)散過(guò)程和氧化損耗過(guò)程。增碳劑的粒度大小不同，溶解擴(kuò)散速度和氧化損耗速度也就不同。而增碳劑吸收率的高低就取決于增碳劑溶解擴(kuò)散速度和氧化損耗速度的綜合作用：在一般情況下，增碳劑顆粒小，溶解速度快，損耗速度大；增碳劑顆粒大，溶解速度慢，損耗速度小。增碳劑粒度大小的選擇與爐膛直徑和容量有關(guān)。一般情況下，爐膛的直徑和容量大，增碳劑的粒度要大一些；反之，增碳劑的粒度要小一些。對(duì)于1t以下電爐熔煉晶體石墨粒度要求0.5～2.5mm；1t～3t電爐熔煉晶體石墨粒度要求2.5～5mm；3t～10t電爐熔煉晶體石墨粒度要求5.0～20mm；覆蓋在澆包中晶體石墨粒度要求0.5～1mm。

2增碳劑加入量的影響

在一定的溫度和化學(xué)成分相同的條件下，鐵液中碳的飽和濃度一定。鑄鐵中碳的溶解極限為([C%]=1.3+0.0257T－0.31[Si%]－0.33[P%]－0.45[S%]+0.028[Mn%]（T為鐵液溫度）。在一定飽和度下，增碳劑加入量越多，溶解擴(kuò)散所需時(shí)間就越長(zhǎng)，相應(yīng)損耗量就越大，吸收率就會(huì)降低。

3溫度對(duì)增碳劑吸收率的影響

從動(dòng)力學(xué)和熱力學(xué)的觀點(diǎn)分析，鐵液的氧化性與C-Si-O系的平衡溫度有關(guān)，即鐵液中的O與C、Si會(huì)發(fā)生反應(yīng)。而平衡溫度隨目標(biāo)C、Si含量不同而發(fā)生變化，鐵液在平衡溫度以上時(shí)，優(yōu)先發(fā)生碳的氧化，C和O生成CO和CO2。這樣，鐵液中的碳氧化損耗增加。因此，在平衡溫度以上時(shí)，增碳劑吸收率降低;當(dāng)增碳溫度在平衡溫度以下時(shí)，由于溫度較低，碳的飽和溶解度降低，同時(shí)碳的溶解擴(kuò)散速度下降，因而收得率也較低;增碳溫度在平衡溫度時(shí)，增碳劑吸收率最高。

4鐵液攪拌對(duì)增碳劑吸收率的影響

攪拌有利于碳的溶解和擴(kuò)散，避免增碳劑浮在鐵液表面被燒損。在增碳劑未完全溶解前，攪拌時(shí)間長(zhǎng)，吸收率高。攪拌還可以減少增碳保溫時(shí)間，使生產(chǎn)周期縮短，避免鐵液中合金元素?zé)龘p。但攪拌時(shí)間過(guò)長(zhǎng)，不僅對(duì)爐子的使用壽命有很大影響，而且在增碳劑溶解后，攪拌會(huì)加劇鐵液中碳的損耗。因此，適宜的鐵液攪拌時(shí)間應(yīng)以保證增碳劑完全溶解為適宜。

5鐵液化學(xué)成分對(duì)增碳劑吸收率的影響

當(dāng)鐵液中初始碳含量高時(shí)，在一定的溶解極限下，增碳劑的吸收速度慢，吸收量少，燒損相對(duì)較多，增碳劑吸收率低。當(dāng)鐵液初始碳含量較低時(shí)，情況相反。另外，鐵液中硅和硫阻礙碳的吸收，降低增碳劑的吸收率；而錳元素有助于碳的吸收，提高增碳劑吸收率。就影響程度而言，硅最大，錳次之，碳、硫影響較小。因此，實(shí)際生產(chǎn)過(guò)程中，應(yīng)先增錳，再增碳，后增硅。
